Описание свойств и назначения сетевого помехоподавляющего фильтра.


Сетевые помехоподавляющие фильтры предназначены для ослабления сигналов в диапазоне частот от 50 кГц и до 1,5 ГГц (верхняя и нижняя границы могут быть скорректированы по желанию Заказчика вплоть до 18 ГГц) на величину не менее 80 дБ.

         Данные изделия предназначены для улучшения электромагнитной совместимости технических средств т.к. обеспечивают указанное ослабление в обе стороны.

         Фильтры могут быть с любым количеством фаз и на ток до 100 А как в цепях постоянного, так и переменного напряжения до уровня 380/220 В, частотой 50 Гц или 400 Гц.

         Фильтры могут быть использованы как для защиты обрабатываемой информации от несанкционированного доступа, так и для защиты любых типов нагрузки от проникновения извне побочных электромагнитных излучений и наводок.

         Фильтры используются в качестве устройств подавления электромагнитных помех ТС, отвечающих высоким требованиям к подавлению кондуктивных как синфазных, так и дифференциальных помех в широком диапазоне частот в обеспечении требований   электромагнитной совместимости (ЭМС) и повышения качества потребляемой электроэнергии в различных сферах применения.

         Фильтры используются для защиты информации, обрабатываемой техническими средствами, обеспечивая предотвращение утечки информации от несанкционированной деятельности по сети электропитания и заземления в результате воздействия на сеть электропитания и заземления информативных побочных электромагнитных излучений и наводок (ПЭМИН) при обработке информации.

         Фильтры выполняются в однофазном варианте и могут использоваться в линиях трёхфазной и однофазной сети с параметрами 380/220В-50Гц (400 Гц) и токами до 100 А.

         Конструктивное крепление фильтра может быть как проходным (через поверхность) так и на поверхность с минимальным количеством крепёжных элементов.

         Необходимое количество фаз может быть реализовано путём набора требуемого количества однофазный фильтров с возможностью их различной пространственной установки либо в виде последовательного крепления на плоскость либо в виде параллелепипеда.

Конкурентные преимущества:

—   Высокий коэффициент ослабления помех - 80 и более дБ.

—   Широкий диапазон частот подавления помех 0,05-1500 МГц.

—   Подавляет синфазные и дифференциальные помехи.

—   Малое выделение тепла.

—   Работают в круглосуточном режиме.

—   Имеют малые габариты (для примера 1-ф фильтр на ток до 20 А имеет габариты 30х30х100 мм, 30x30x150)

—   Вес одного однофазного фильтра составляет от 140 г до 260 г

         Наша лаборатория, обладая самым современным измерительным оборудованием и высококвалифицированными специалистами, позволяет контролировать необходимые параметры и выполнять измерения требуемых характеристик согласно ГОСТ 13661-92 Пассивные помехоподавляющие фильтры и элементы.

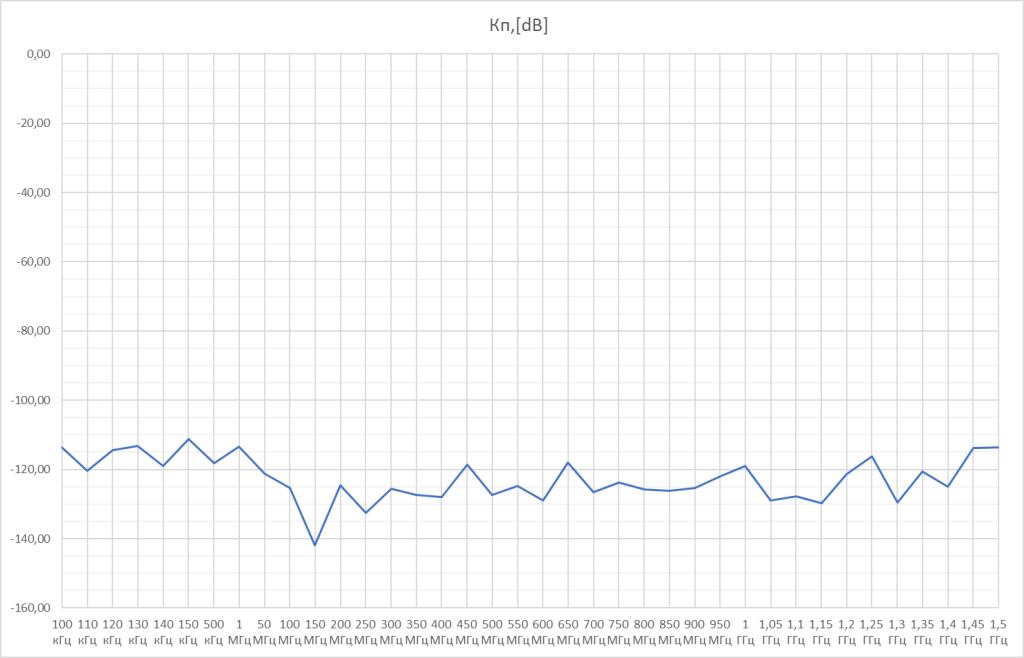

Типичная АЧХ фильтра приведена ниже:

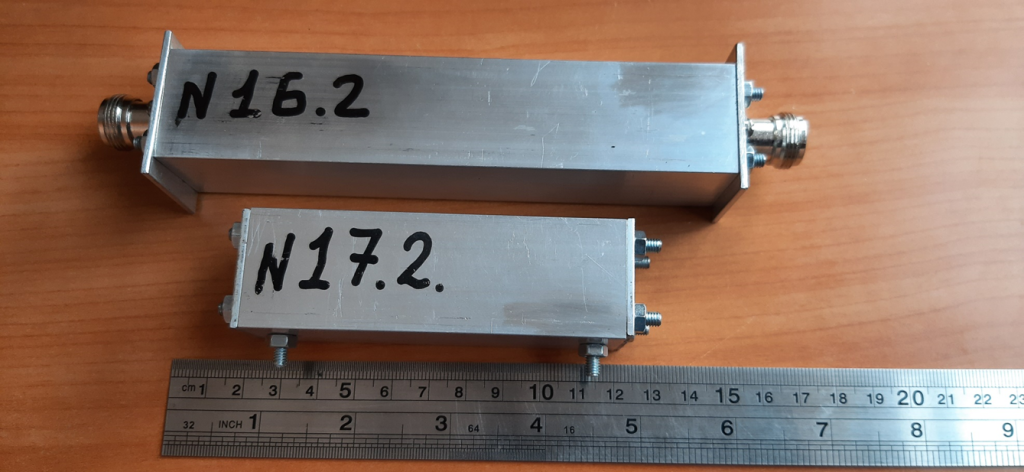

Фото фильтра:
